一、项目背景
某半导体芯片制造企业超纯水系统采用 "预处理 + 双级反渗透 + EDI + 抛光混床" 工艺，其中 EDI 段配置 6 台苏伊士（Suez，原 GE）MK-3 型连续电除盐模块，单台额定产水量 3.5m³/h，系统总产水规模约 21m³/h，为芯片清洗、刻蚀等关键工序提供 18MΩ・cm 级超纯水。
该批模块自投运以来已连续运行约 4 年，近期运行数据显示产水量持续下滑，6 台模块平均产水流量从额定 3.5m³/h 降至 2.1~2.4m³/h，降幅达 30% 以上，同时进出水压差由正常 1.4-2.8bar 上升至 3.5bar，已严重影响后端抛光混床的进水负荷和整个超纯水站的供水稳定性。
企业设备管理团队先后尝试在线化学清洗、调整运行参数等措施，产水量仅短暂回升后再次下降，遂联系湖南兆纯科技有限公司进行专业维修。
二、故障诊断与原因分析
湖南兆纯工程师接到报修后，2 小时内响应，12小时内抵达现场，通过调取运行历史数据、现场检测和模块拆机检查，系统排查了产水量下降的根本原因：
1. 内部流道结垢堵塞
拆解后发现，淡水室和浓水室的隔板流道表面附着大量黄白色沉积物，经成分分析主要为碳酸钙、硅酸钙及金属氧化物复合垢。垢层使流道有效通流截面积缩小约 35%，水流阻力显著增大，直接导致产水量下降。
成因：前段反渗透系统脱盐率有所衰减，EDI 进水硬度和二氧化硅含量偶有超标；同时浓水流量长期偏低（仅占进水流量的 5%，低于推荐的 8%~10%），浓水侧离子浓缩后更易达到过饱和而析出结垢。
2. 离子交换树脂老化粉化
取出淡水室树脂检查，发现树脂颜色由正常的金黄 / 棕褐色变为深褐色，部分树脂颗粒破碎粉化，树脂层板结严重。粉化的树脂颗粒随水流迁移并堆积在膜片表面和隔板网孔处，进一步加剧了流道堵塞。
成因：模块已运行 4 年，接近 EDI 树脂的正常使用寿命（5 年）；此外，预处理活性炭过滤器饱和后未及时更换，微量余氯进入 EDI 模块造成树脂氧化降解，加速了树脂的老化和破碎。
3. 膜片局部变形与污染
靠近两极的离子交换膜片存在轻微热变形痕迹，膜表面附着有机胶体和微生物黏泥。膜面污染降低了有效透水面积，变形则导致内部水流分布不均，部分区域出现死水区。
成因：企业曾因产水紧张，长期在 "大电流、低流量" 工况下运行模块，模块内部积聚热量无法及时散发，造成膜片受热变形；同时 RO 产水侧的 TOC 控制不够严格，有机物进入 EDI 后在膜面富集。
三、维修方案

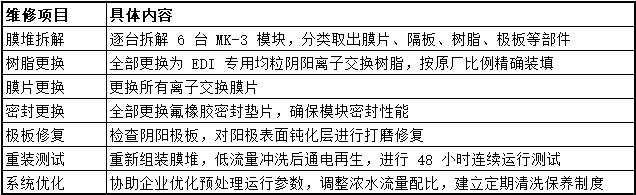

基于上述诊断，湖南兆纯技术团队制定了 "拆机深度维修 + 核心部件更换 + 系统运行优化" 的综合方案：
四、维修实施过程
第一阶段：模块拆卸与运输
工程师现场指导企业运维人员将 6 台 EDI 模块从系统中拆下，做好管路标识和模块编号，采用专用包装防震运输至湖南兆纯科技维修车间。为减少对企业生产的影响，维修期间提供 6 台同规格备用 EDI 模块临时上线，保障超纯水站基本供水。
第二阶段：拆机清洗与部件检测
在无尘维修车间内逐台拆解模块，对每一块隔板进行编号和外观检查，对电极板进行清洗恢复。
第三阶段：树脂更换与膜堆重装
按苏伊士 MK-3 原厂技术规范，采用 EDI 专用均粒阳树脂（氢型）和阴树脂（氢氧根型），按规定比例和层序精确装填；
更换全部氟橡胶密封垫片，对阳极极板表面进行打磨修复，确保电极导电性能；
按原厂扭矩要求对角均匀紧固端板螺栓，防止膜堆受力不均导致漏水或水流短路；
重装后进行水压试验，保压 30 分钟无渗漏。
第四阶段：通电再生与性能测试
先以低流量（额定流量的 50%）RO 产水冲洗模块 2 小时，排出装填过程中可能残留的细碎树脂和空气；
逐步提升电压至额定工作电压，通电进行树脂再生，期间监测产水电阻率和电流变化；
再生完成后逐步提升产水流量至额定值，进行连续 48 小时运行测试，每 2 小时记录一次产水量、电阻率、压差、电流、电压等关键参数。
五、维修效果

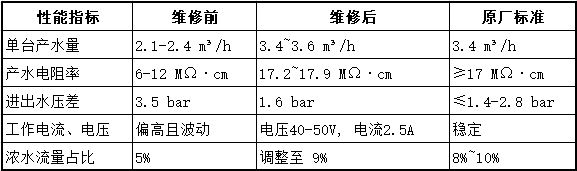

6 台苏伊士 MK-3 EDI 模块经湖南兆纯科技深度维修后，各项性能指标均恢复至原厂出厂标准：
维修后系统总产水能力恢复至约 21m³/h，完全满足半导体芯片生产的超纯水供应需求。产水电阻率稳定在 18MΩ・cm 以上，为后端抛光混床减轻了运行负荷，延长了抛光树脂的更换周期。
六、运行优化建议
维修完成后，湖南兆纯科技技术团队结合该企业超纯水系统的实际运行情况，提出以下优化建议，以延长 EDI 模块使用寿命、降低再次故障风险：
强化预处理管控：定期检测活性炭过滤器出水余氯，余氯＞0.02mg/L（最好检不出） 时及时更换活性炭；定期监测 RO 产水硬度和 SiO₂含量，确保 EDI 进水硬度＜1.0ppm（以 CaCO₃计）、SiO₂＜500ppb。
优化运行参数：将浓水流量调整至进水流量的 8%~10%，极水流量单台不少于80升/小时，防止浓水侧过度浓缩结垢；避免长期在低于额定流量 60% 的工况下运行，防止 "大电流、小流量" 导致模块过热。
建立定期清洗制度：每 6 个月进行一次在线化学清洗（酸洗 + 碱洗），当进出水压差较初始值上升 30% 或产水量下降 15% 时，及时安排清洗，避免污染累积到不可在线恢复的程度。
规范停机保护：长期停机时，用 RO 产水冲洗模块后封存，避免模块内部滋生微生物；停机超过 1 个月时，每月冲洗一次。
七、客户评价
该半导体企业设备部负责人表示："湖南兆纯科技的维修响应速度快，技术专业，6 台 EDI 模块维修后产水量和水质都恢复到了新机水平，而且维修成本仅为采购新模块的约 30%，大幅降低了我们的设备维护成本。工程师还帮我们优化了系统运行参数，建立了保养制度，服务非常到位。"
湖南兆纯科技有限公司为本次维修提供 24 个月质保期，质保期内如出现非人为因素导致的性能下降，免费提供维修服务。同时承诺紧急报修 2 小时内响应、24 小时内工程师到场，为客户超纯水系统的稳定运行提供持续保障。
案例小结：EDI 模块产水量下降是半导体超纯水系统中的常见故障，其根本原因往往是多因素叠加 —— 结垢堵塞、树脂老化、膜片污染变形、运行参数不当等。在线化学清洗仅能解决轻度污染问题，当污染累积到一定程度时，必须通过专业拆机深度维修，更换树脂和老化部件，才能彻底恢复模块性能。同时，从源头优化预处理和运行参数、建立预防性维护制度，是延长 EDI 模块使用寿命、降低故障率的关键。
