EDI模块树脂氧化与常见故障解析

EDI（电去离子）模块是工业超纯水系统的核心部件，广泛应用于光伏、半导体、电力、医药等行业。但在实际运行中，树脂氧化、缺水干烧、结垢堵塞等故障屡见不鲜，严重时导致模块不可逆损坏。近日，湖南兆纯科技有限公司技术团队结合大量维修案例，系统总结了EDI模块树脂氧化的主要原因、典型现象及危害，并提出了应急处理与长期预防措施，同时梳理了其他常见故障类型及模块维修的具体工作内容。

树脂氧化主要原因，EDI模块树脂氧化的常见诱因包括：

进水中余氯或次氯酸超标：原水或RO产水中游离氯浓度超过0.05mg/L时，氯会直接氧化阴阳树脂，是树脂氧化的主要因素。

双氧水、臭氧残留：预处理消毒后未彻底分解，残留氧化剂破坏树脂骨架与交换基团。

pH过高或强碱冲击：pH值长期高于9.5，强碱性使树脂粉化、强度下降。

高温运行：EDI水温持续超过45℃，加速树脂氧化老化。

停机维护不当：长时间断电浸泡、水质变质滋生细菌，细菌代谢产物腐蚀树脂。

氧化后的典型现象与危害

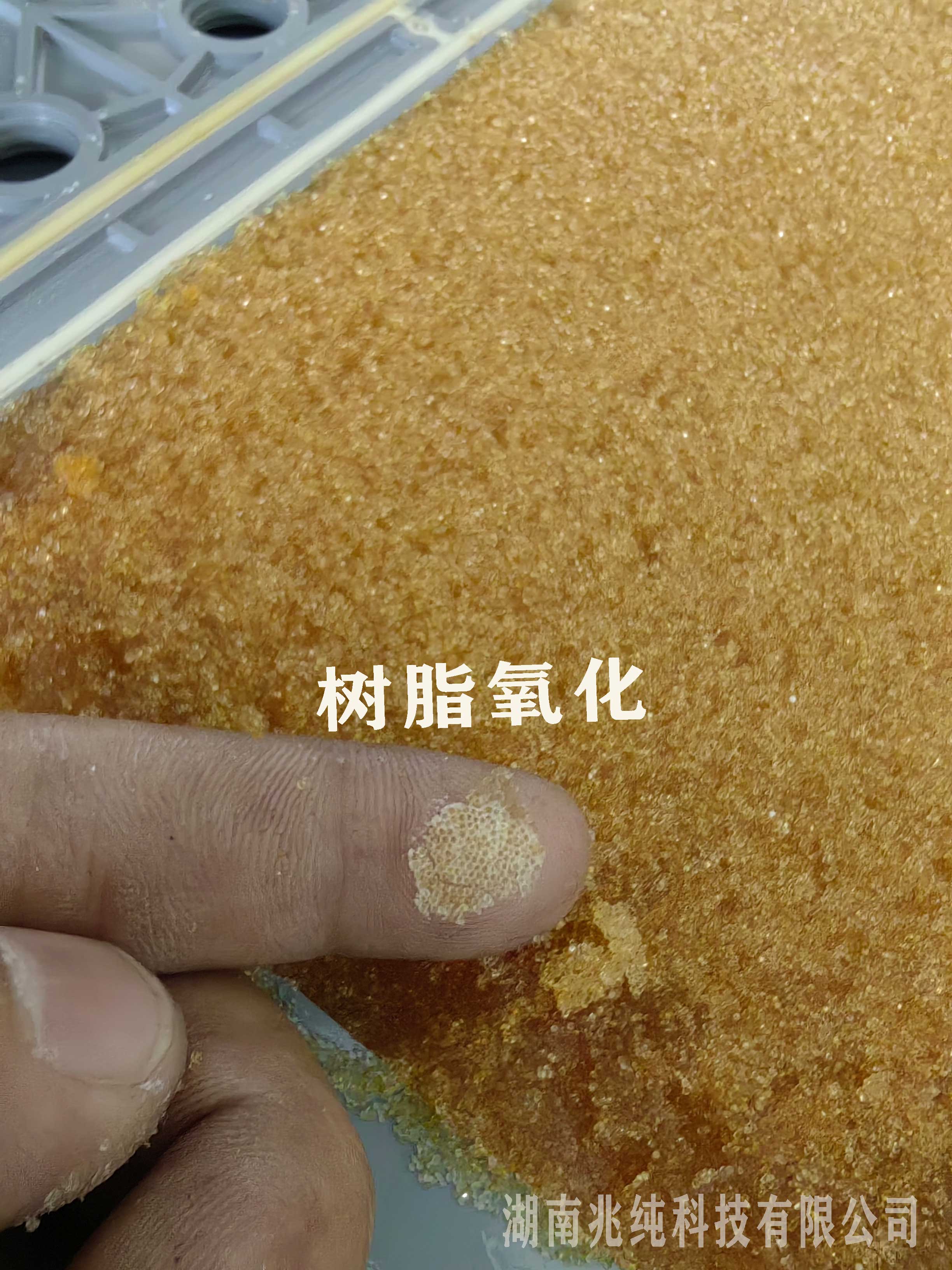

树脂氧化后通常表现为：产水电阻率持续下降且难以回升，压差缓慢升高；树脂颜色变浅、发白、发灰，严重时粉化、碎粒增多；浓水室与淡水室压差逐渐变大，模块流量衰减；频繁进行酸碱再生仍效果不佳；产水硬度和电导率反弹，离子去除能力大幅下降。

其危害是恒久性的：树脂交换容量不可逆降低，EDI性能恒久衰减；树脂碎粒堵塞流道，压差飙升导致模块报废；产水水质不达标，还可能污染后端纯水系统。

应急处理与恢复措施

针对树脂氧化问题，湖南兆纯建议采取分级应对：

立即切断氧化源：检查活性炭过滤器及亚硫酸氢钠加药装置，确保进水余氯为零，亚硫酸氢钠投加稳定。

降低运行负荷：降低电流与流量，避免压差进一步升高。

轻度氧化处理：停机后用低浓度酸碱清洗并配合纯水冲洗，可尝试恢复部分交换容量，但仅能缓解，无法完全复原。

中度/重度氧化：树脂已粉化或容量丧失，只能更换内部树脂或直接更换EDI模块。

长期预防：RO产水端安装余氯在线监测；控制进水温度在15–35℃；pH值稳定在7.0–8.5；停机超过24小时须排空或采用循环纯水保护。

其他常见故障原因及模块维修流程

除树脂氧化外，EDI模块故障还常见于：长期大电流小流量运行导致膜片发热变形；长期未清洗保养导致膜片和通道结钙镁垢或滋生有机物；使用不合理的清洗消毒剂导致树脂破碎；缺水上电导致膜片和树脂碳化；进水前无保安过滤器导致异物堵塞；系统设计或操作维护不当等。

针对返修的EDI模块，湖南兆纯的技术专家会拆开模块，全面检查产水室、浓水室、螺杆、塑料螺杆套、端板、电极板、接线盒和电源转接线等硬件。若硬件完好，将更换离子交换膜片、O型圈、离子交换树脂，并进行出厂质量检验。模块出厂前内部含有保护液，用户使用前需进行再生处理。根据损坏程度，公司会灵活调整更换零部件，并对客户的水处理系统进行全面检查，提出改进建议。

湖南兆纯科技有限公司表示，通过识别故障根源并采取预防性维护，企业可显著延长EDI模块使用寿命，降低停产风险和更换成本。公司将持续分享技术经验，为工业企业超纯水系统的稳定运行提供专业支持。
